عرض:

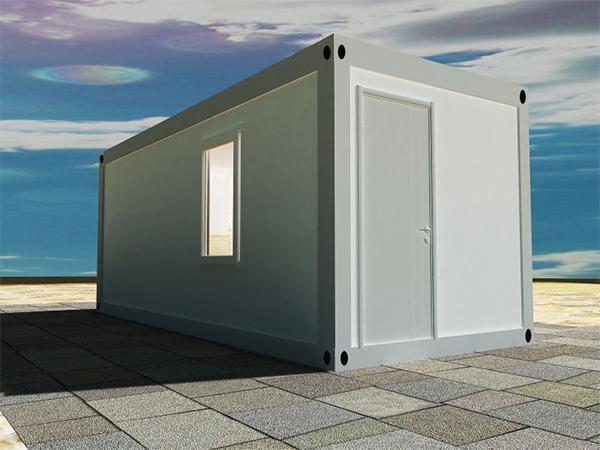

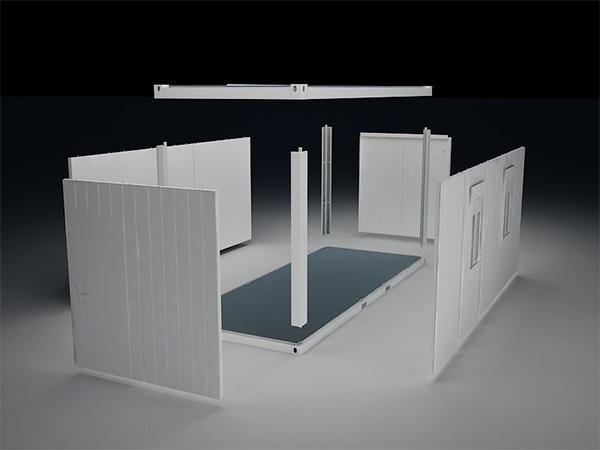

إن حاويات الشحن الصلبة والمباني الجاهزة المستخدمة مكونة من لوح السقف ولوح الأرضية وأعمدة الزاوية وألواح حائطية. إن الأجزاء القوية خفيفة الوزن لحاويات الشحن تسهل تصميم وتصنيع المباني الممتازة بهياكل منخفضة التكلفة التي يمكن تركيبها على مايبدو في أي وقت.

إن المباني الجاهزة تتلاءم مع المقاييس البنائية لمجموعة واسعة من هيئات الإدارة الدولية. كل الأجزاء الأخرى للمباني يتم تركيبها على موقع البناء. ألواح الأسقف والألواح الجدارية والنوافذ والأبواب والتجهيزات المشتركة سوف يتم شحنها عبر الحاويات قبل الشحن. لحظة إستلام الحاويات فإن مهندسينا سيقوم بعملية تركيبها على الموقع بناءً على مخطط التصميم الداخلي الموافق عليه.

الإستخدام:

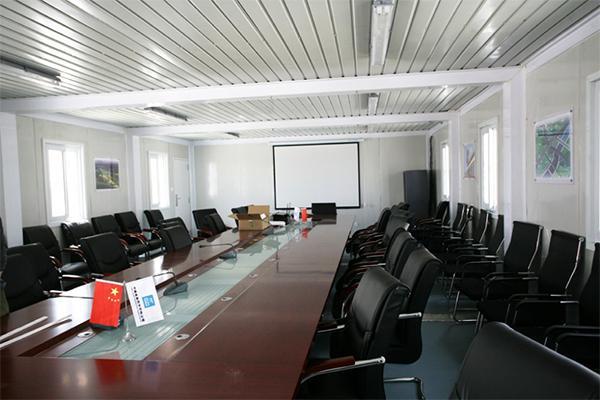

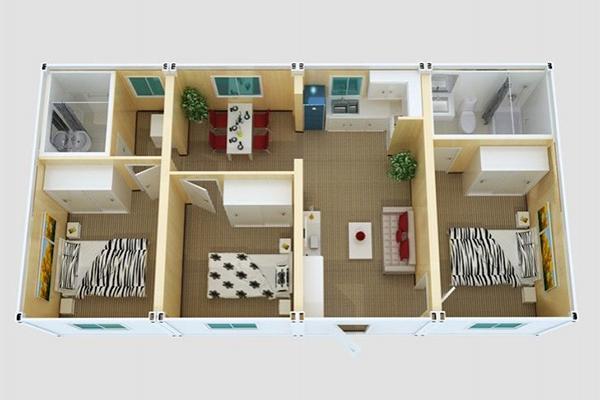

وحدات المباني تصمم لتكون مكومة ومحمولة ومتعددة الإستخدام وعملية. لا يوجد أجزاء ضائعة أثناء التركيب أو الفصل. يمكن للبناية الجاهزة أن يتم نقلها عدد غير محدود من المرات يمكن أن تركب لتشمل مساحة المكتب والحمامات وغرف الطعام وغرف التسلية وغيرها.

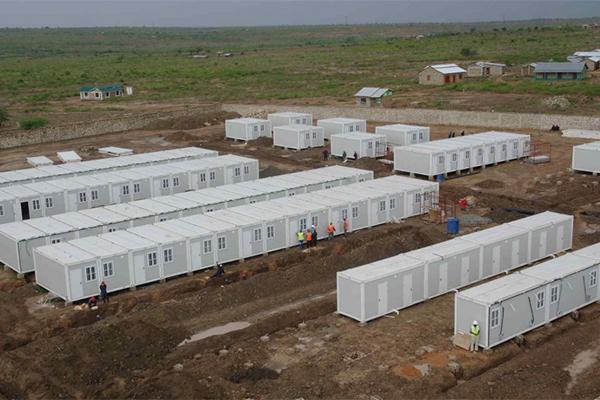

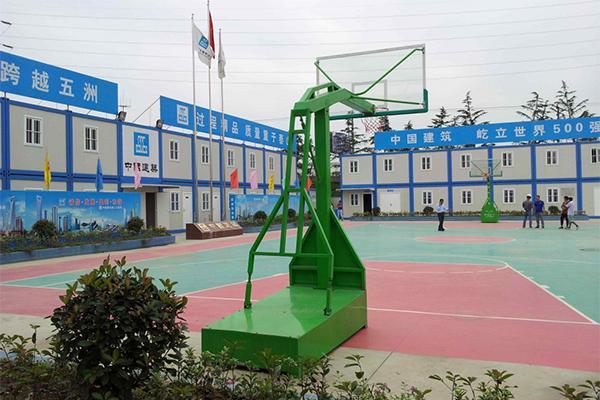

إن المباني الجاهزة لـ GS Housing يمكن تصميمها لتصل لهياكل 3أطباق بدون تحديد العرض. بالإضافة لذلك فإن المباني الجاهزة يمكن أن تصنع كأنواع متعددة للمباني المؤقتة مثل مخيمات الإنشاء ومساكن عسكرية ومدارس ومستشفيات ومساكن إنتقالية مفيدة لحالات الطوارئ.

يتم صنع هياكل البنايات من المعدن المتين مع تصميم لخدمة حياة مفيدة على الأقل 20 عام. إن الملائمة وقابلية التنقل للمباني يجعلها متعددة الإستعمالات بشكل كبير.

إن هياكل المباني الجاهزة لدينا معتمدة ومنفذة بناً لمعيار ISOللمباني متعددة الإستخدام، أكثر وحدة شحن مؤكدة في العالم في وقتنا الحالي.

الأبعاد القياسية:

البعد الخارجي: 6055مم*2435مم*2896مم (الطول*العرض*الإرتفاع)
البعد الداخلي: 5845مم*2225مم*2780مم (الطول*العرض*الإرتفاع)
الوزن المسقط: 2000 كيلو جرام
عبر التغليف السطحي، 4 من الصناديق للنقل المجمع يمكن إستيعابها.
وفقاً لشكل الهيكل الجدراي فإنه يمكن أن يصنف كمنزل حاوية بساندوتش بانل ملون أو كهيكل خشبي ومنزب حاوية بألواح جدارية بتركيب مسطح.

الشحن والتسليم

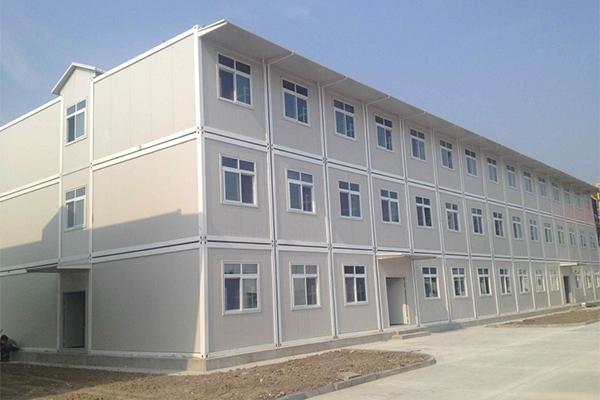

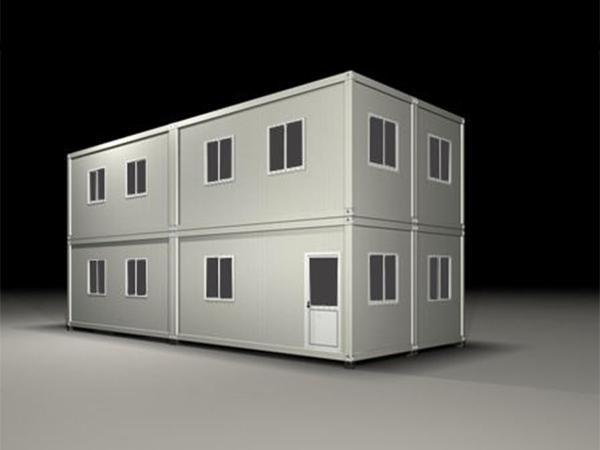

إن البناية المقياسية تجعل البناية الجاهزة ملائمة للنقل الخارجي. تتميز بأبعاد خارجية مناسبة ولديها روابط للرفع والتثبيت والتركيب. يمكن تصميمها كهياكل بناء خفيفة الوزن مكونة من أرضية وهياكل السقف وقواطع الزاوية. تسمح البناية بتركيب المباني الفردية في الإتجاهات الطولية والمستعرضة بدون حدود. إنها تسمح أيضاً بتركيب المباني بدورين ( الطابق الأرضي+ الطابق الأول)، أو بثلاث أرضيات لتخزين هذه البنايات ( الطابق الأرضي+ طابقين).

إن الكسوات الخشبية للبناية مصنوع من ألواح تركيب خفيفة الوزن وتتلاءم مع حالات المناخ اللطيفة في الداخل وفقاً للخواص الطبيعية.

التسليم: يمكن تسليم المباني الجاهزة مركبة أو منفصلة - بمجموعات بإرتفاع 660مم. 4 مجموعات يمكن أن تجمع في حزم بإرتفاع 2640مم ( أبعاد البناية مطابقة لمعيار ISO)

مميزات البناية:

1. تستخدم البنايات الصفيحة الصلبة المجلفنة على الساخن لهيكلها ومواد غير قابلة للإشتعال لجدرانها. بنفس الوقت جميع التصاميم الأساسية مثل تدفئة المياه والأجهزة الإلكترونية والأثاث الداخلي يتم تزويدها بواسطه فريقنا المهني وتكون مصنعة مسبقاً في مصنعنا. لا حاجة لعمليات إضافية، يمكن وضعها للإستخدام بعد التركيب.
2. المباني سهلة التركيب والفصل بوقت زمني قصير. يمكن إعادة وضعها وفقاً لمتطلبات الزبون.
3. الحفظ الحراري والعزل الصوتي: تستخدم الألواح الجدارية ساندوتش بانل التي تضمن الأداء الجيد في مقاومة الرطوبة والعزل الحراري.
4. يمكن إستخدام المباني بشكل منفصل أو بتصميم مجزأ أو كمباني متعددة الطوابق ( تصل لـ3طوابق). يمكن تركيبها أفقياً أو عمودياً لملائمة المتطلبات المتنوعة للمستخدمين النهائيين.
5. كمباني مصنوعة من الفولاذ ستقاوم قوة الزلازل بشكل نسبي.
6.المباني مسبقة التصنيع وتمتلك مرونة تصميم رائع مع خواص حفظ حراري ممتازة. تجعل الهياكل صديقة للبيئة بشكل لايصدق.

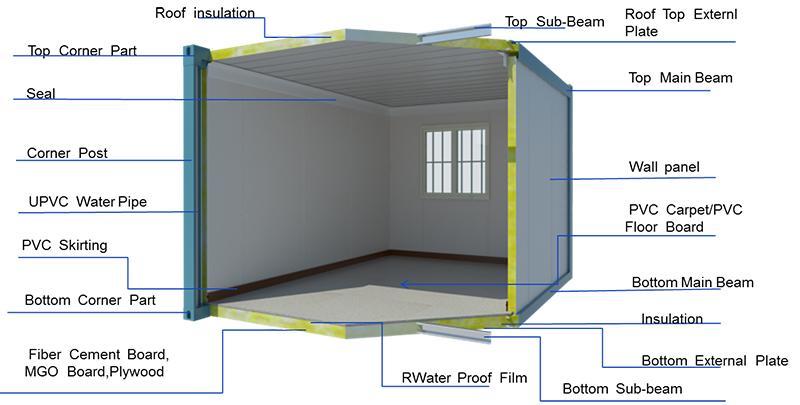

تركيب المباني الجاهزة
المادة: معدن Q235A بسماكة 3مم للهيكل العلوي وأعمدة الزاوية؛ معدنQ235A بسمك 3.5مم للهيكل السفلي الرئيسي ومعدن Q235A بسمك 3مم للعارضة المتقاطعة السفلية.
العملية السطحية: الجلفنة الإلكترونية الأدنى 6~8 μm، الطبقة الأرضية الأيبوكسي الملائمة من الزنك بسمك
20~30 μm، طبقة فينيل الاكريليك الملائمة من الزنك النهائي/ المطاط المطلي المكلور بسمك 50~70 μm

القياسات: قياسات 8 زوايا ( الأبعاد وفقاً لـ ISO المقياسي 1161)، أنابيب مياه المطر في هيكل السقف، سمك اللوح 10مم ماعدا قياسات الزاوية العلوية للمعدات العلوية لكل حزمة (سمك 20مم)

تركيب الأرضية:
- خشب السنيدان الخارجي: معدن الصفيحة الصلب المجلفن المسطح بسماكة 0.5مم.
- حشوة المادة العازلة: الصوف الزجاجي غير قابل للإحتراق بسماكة 100مم وسط الحوامل العرضية. كثافة الصوف الزجاجي: 14كيلو جرام/م3
- محاصرة البخار: رقيقة PE بسماكة 80ميكرون
- اللوح الأسمنتي الليفي بسماكة 20مم
- تغطية الأرضية بصمغ PVC بسمك 1.9مم.
- الحمولة المسموحة: 2.50 كيلو جرام/م2
- درجة التوصيل الحراري: K=0.039W/ mK
- قيمة R ( المقاومة الحرارية) = 2.56 م2K/ W

اللوح الحائطي
عرض اللوح الحائطي: 1150مم؛ إجمالي سمك اللوح: 75مم. 5 ألواح مناسبة للجانب الطويل ولوحين مناسبين للجانب القصير للحاوية ويمكن التبادل بينهم بسهولة ملاحظة: إذا كان هناك كوابل مركبة في السقف والألواح الحائطية لن يكون هناك إمكانية لإستبدال الألواح عمداً، يجب أن يتم تركيبها وفقاً للتصميم الإلكتروني.

التركيب:
- خشب السنيدان الخارجي: الصفيحة المعدنية الصلبة المطلية والمجلفنة بسماكة 0.5مم.
- حشو التركيب: لوح الصوف الزجاجي 75مم
- خشب السنيدان الداخلي: صفيحة المعدن الصلب المطلية والمجلفنة بسماكة 0.45مم.
الحمولة المسموحة: 0.5 KN/م²
درجة التوصيل الحراري: k =0.039 W/ mK
- قيمة R ( المقاومة الحرارية) = 1.54 م2K/ W

الأبواب
المقياس الخارجي للباب: ثنية احادية بسمك 75مم مصنوعة من: هيكل مجلفن على الساخن مطلي وصفائح معدنية مطلية لكلا الجانبين.
الأبعاد الشكلية 850*2035مم، الأبعاد الداخلية الواضحة 760*1990مم.
مزودة بمقبض قفل مع 3 مفاتيح.

النوافذ
النوافذ المنزلقة: مصنوعة من PVC مع أبعاد 1150*1100مم، مع زجاج سطحي مزدوج بسمك 5مم، مع آلة "إنزلاق" ( جانب واحد مثبت وجانب منزلق)
مصراع الدحرجة الخارجي PVC لمصاريع الدحرجة

التركيب الإلكتروني
المقياس: وفقاً لقوانين 100VDE وCE
الجهد الكهربائي: 220فولت، 50هرتز بمرحلة واحدة
الربط الخارجي: الربط الزائد- CE E/مقبس، 3- قطب 32 A، 220فولت، مركب على الإطار العلوي في الزوايا العلوية للحائط الجانبي القصير.
نظام التوزيع الداخلي: كابلاتBVVB للأبعاد المناسبة (6،4،2.5، 1.5مم2)، مطابق لمعيار CE، إضاءة مركبة في السقف.
كل الكابلات( يتم وضعها على الألواح الحائطية الجانبية والسقف) تعمل في أنابيب بلاستيكية معتمدة بمعيار CE. كابلات الأسقف وكابلات الألواح يتم ربطها مع مطابقة معيار . “jacks” CE جميع روابط “jacks”محمية ضمن معيار CE وصناديق التوزيع المقدرة IP44.
الحماية: مقبس التيار الكهربائي المحمي (40/2E-0,03A) الصمامات الأتوماتيكية (مواصفات-(B للطاقة التشغيلية المناسبة (10A/1P, 16A/1P)
الأساس: رابط مجلفن مع صفيحة معدنية بأبعاد 50*20مم ملحمة على الهيكل السفلي

القياسات:
- صندوق التوزيع الإلكتروني - 1*40/E2-0.03 A( تبديل التيار المحمي)، 1*10 A&2*16 A(الصمامات الأتوماتيكية)
- مصابيح الفلوري المزدوجة 2*40وات 220فولت - لكل2
- المقابس 220 فولت - 4 لكل
- المفاتيح الكهربائية 220 فولت - لكل واحد

المستلزمات
المقبس الصناعي
الزاوية المقعرة الجانبية
زاوية الحافة الجانبية
5 مقابس مجوفة
مفتاح للفتح المزدوج
الحافة الخطية ( بيضاء أو بني محبب)
الخط المقعر
اللوح المثلثي العلوي
مغسلة الحوض (مجلفنة)
البراغي والرؤوس
أغطية البرغي

الضمانة:
كاملة - كل الأجزاء لديها ضمانة عام واحد.

إمكانيات تركيب البناية:
-على أرضية صلبة مسطحة ( أسفلت، خرسانة ...)
-على قواعد نقطية ( أنابيب خرسانية، أبعاد 60/60/30سم، 6قطع/20’ بناية)
- على قواعد خطية ( خط خرساني، عرض60سم ، على محيط البناية)
ملاحظة: حقوق تغيير المعلمات التقنية ممنوعة.
